ウッドデッキの図面を作成するエクセルマクロ

エクセルマクロの紹介

ウッドデッキの設計図をスケッチアップの図面(3D-DXF形式,dae形式)もしくはJW_CADの図面(jww形式)として自動作成するExcelのマクロです。
任意のサイズで3種類の作り方のウッドデッキ図面を作成することができます。

スケッチアップの3D表示で、見た目は実際にどのようになるか外観の確認にも使えます。
デッキの大きさやデッキ材などを変更して図面を書き直すのが簡単になると思います。
JW_CAD(jww形式)のファイルについては、JW_CAD用のウッドデッキ図面の作り方のページもご覧ください。

WoodDeck3D.xlsのダウンロード(163KB,Ver3.00)

上記ファイルをダウンロードして、zipファイルを解凍してから使用してみてください。
入力が必要な所以外はシートの保護で変更できないようにしていますが、パスワードを入力していないので、シート保護の解除でokボタンを押せば解除できます。
なお、素人の作ったファイルです。単純な計算ミスを含め何があるか分からないので自己責任でお願いします。無断転載などもしないでおいてください。

  • エクセルのマクロを利用しているので、マクロを有効にしてください。
  • Excel2000や2003ではファイルを開く際にマクロを有効にするか確認されると思います。
  • Excel2007では、シートの上に「セキュリティの警告」と出るので、その横の[オプション]ボタンを押して有効にできます。

Ver2.00で3D形式のDXFファイルを出力できるようにしました。SketchUpで読みこめます。
Ver3.00でdae形式のファイルを出力できるようにしました。SketchUpフリー版でDXF形式がサポートされないためです。

ウッドデッキの図面作成マクロの使い方

ウッドデッキ図面の自動作画

1.ダウンロードしたエクセルファイルを開き、マクロを有効にしてください。
2.シート見出しで[大引き工法],[サンドイッチ工法],[枠組み工法]の中から描画したいシートを開いてください。

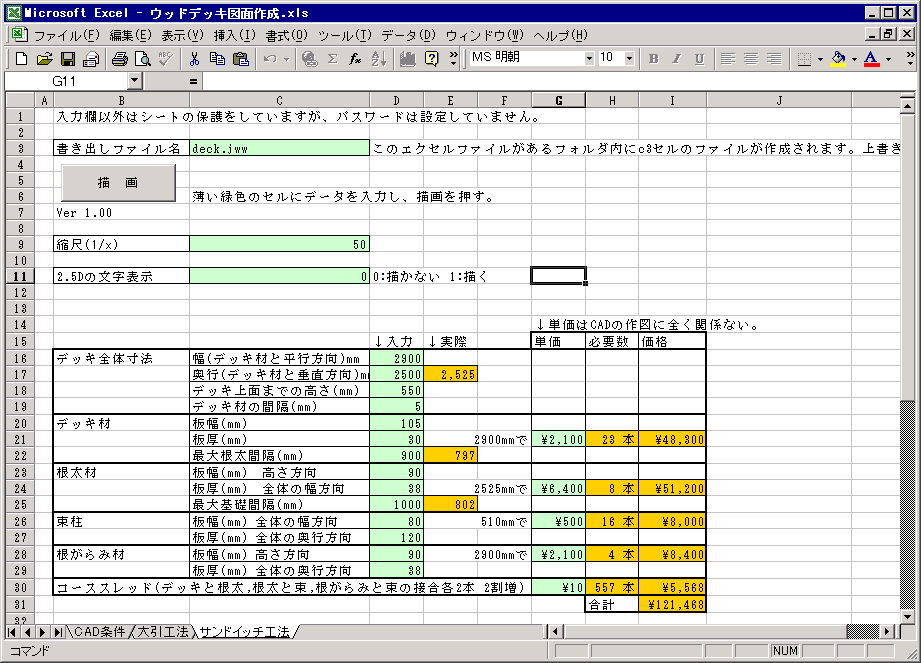

3.ウッドデッキのサイズや使いたい材料の幅などを入力してください。入力内容の説明
4.入力したら、左上にある[描画]ボタンを押してください。
 エクセルファイルがあるフォルダに、D4セルで指定したファイル形式のファイルが出力されます。

木拾いの参考に必要な木材の本数や価格もエクセルファイル上に表示されますが、間違いがないかよく確かめてください。


SketchUp(フリーソフト)で3D表示

googleのSketchUpというフリーソフトを用いると、3Dで作成した図面を表示させることができます。

  1. 上に記述した手順でエクセルマクロを使いDAE形式のファイルを作成します。
  2. [ファイル]-[インポート]で[ファイルの種類]を*.daeがあるもの(Google Earth Files)にします。
  3. 必要に応じて、[オプション]ボタンを押して設定をします。
  4. エクセルマクロで作成したdae形式のファイルを選択し、[開く]ボタンを押します。
SketchUp6ではdaeファイルの読み込みができないので、3D-DXF形式をご利用ください。
その際、AutoCADのインポートオプション画面で、[尺度]に単位:ミリメートルを選んでください。
SketchUpでウッドデッキ

上記で、だいたいの3D図が作図されます。
取り込んだ直後だと全てが1つのコンポーネントとなっています。
色を塗り分けたい時は、ウッドデッキ全体を選択し、[編集]-[コンポーネント]-[分解]もしくは[編集]というコマンドを実行してください。
デッキ材、束材などで分けたコンポーネントがあり、その中に木材ごとのコンポーネントがあります。

makefacesを用いて、JW_CADの図面をSketchUPに取り込む方法は、JW_CADの2.5D図面をSketchUpにへ移動しました。


描画例

ウッドデッキの大引き工法

「大引き工法」で自動作図したウッドデッキです。
作り方などを記載したページに特徴などを記載しています。


ウッドデッキのサンドイッチ工法

「サンドイッチ工法」で自動作図したウッドデッキです。
根がらみ材も描画していますが、省略してもよいと思います。


ウッドデッキの枠組み工法

「枠組み工法」で自動作図したウッドデッキです。
これだけ幕板がありますが、他の工法でも幕板を追加した方が見た目がよいと思います。


ウッドデッキとフェンス

ウッドデッキに自動作図したフェンスを追加しました。
ステップは自動作図できないので、個別に作成してください。
このウッドデッキ作成マクロで小さいデッキを作成して、ステップ代わりにしてもよいですね。


このマクロで作成されるウッドデッキの図面の構造などは、おかしい点もあるかもしれないので各自チェックしてください。何かあればメールください。
