付録●旧型客車形態一覧表 ~サイドビュウ・イラストで見る旧型客車(普通車)の形態~ |
2013年12月15日更新 |
当サイトに紹介した旧型客車の形態の特徴を一覧表にまとめました。
この特徴を盛り込んだサイドビュウ・イラストと共に、晩年の旧型客車の形態バラエティをお楽しみ下さい。
オハ35の一覧 |
スハ42の一覧 |
オハフ33の一覧 |
オハ46の一覧 |
オハ47の一覧 |
スハフ42の一覧 |
オハフ45の一覧 |
オハフ46の一覧 |
● |
一覧表の見出しにある形式をクリックすれば、形式紹介のページへ移動できます。 また個々の形式番号をクリックすれば、形式紹介ページにある実車写真へ移動することができます。 |

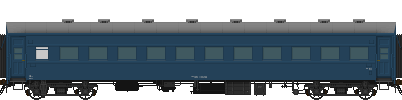

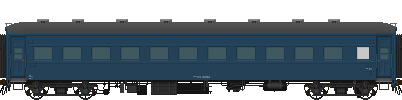

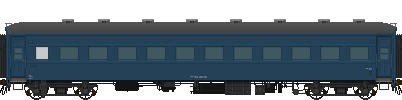

オハ35 |
---|
|
|
|
|

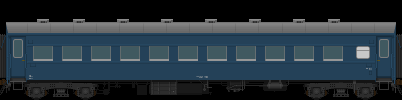

スハ42 |
---|
|
|
|
|

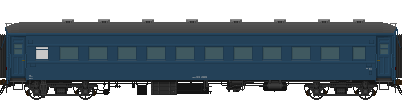

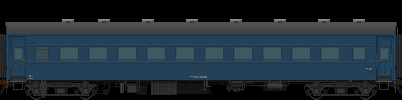

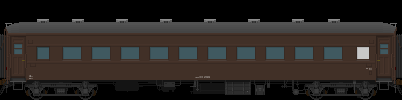

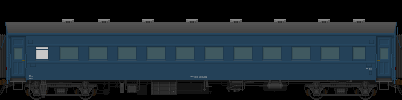

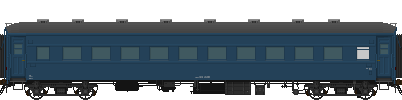

オハフ33 |
---|
|
|
|
|
|
|
|
|
|
オハ46 |
---|
|
|
|
|
|
|
|

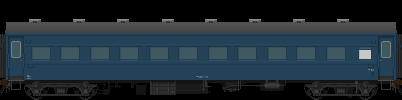

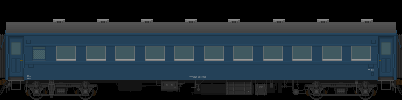

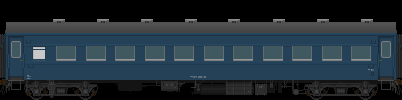

オハ47 |
---|
|
|
|
|
|
|
|
スハフ42 |
---|
|
|
|
|
|

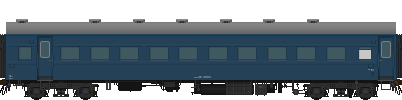

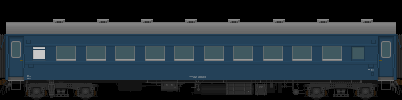

オハフ45 |
---|
|
|

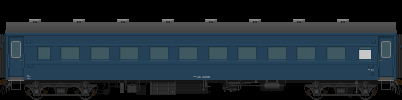

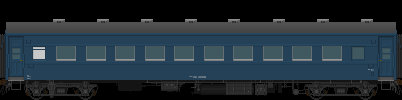

オハフ46 |
---|
|
|
(1) |
旧型客車は長期間使用されたため、形態や所属は変化しています。 本一覧のデータは基本的に記録日が基準になっています。 | |
(2) |
便所・洗面所窓の仕様は以下の通りです。 ガラスの種類が異なる車両については、※印を併記して、それぞれの備考欄に記載しています。 | |
原形: | 一段上昇窓・白色ガラス | |
内折: | 上段内折・上下白色ガラス | |
下降: | 上段下降 | |
H大窓: | Hゴム支持2分割大窓・上下白色ガラス | |
H小窓: | Hゴム支持内折小窓・白色ガラス | |
(3) |
客用ドアの1~4は、それぞれ車体の1位~4位を意味します。 旧型客車では、車両前側の妻板を正面から見て左側が1位、右側が2位となり、 併せて妻板下部の左右に①・②の標記がなされています。 一方、表記の無い後ろ側は、妻板を正面から見たとき左側が4位、右側が3位となります。 即ち、車両を側面から見ると、 (左)2位--4位(右)、あるいは(左)3位--1位(右) 同様に、車両を上空から見ると、 (前)1位--3位(後) (前)2位--4位(後) という位置関係になります。 | |
(4) |
台車欄の形式に続く略号の意味は以下の通りです。 | |
TR23: | 初=初期型、後=後期型、平=平軸受け、コ=コロ軸受け | |
TR47: | 標=標準型、軽=軽量型 | |
(5) |
表中の「-」は、記録が無いために不明な箇所を表します。 車両イラストは、不明箇所については推測で描画しています。 | |
(6) |

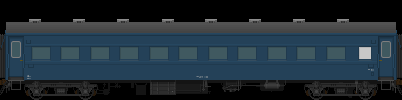

形態参考図の車両イラストについて 本サイトに掲出した車両イラストは「伊勢崎軌道」さまが公開されている作品をベースに、 当サイトが個々の車両の特徴にあわせた小変更を行ったものです。 「伊勢崎軌道」さまについてはリンクのページを参照下さい。 |
