スケッチアップを始めて操作する方のための、角材(四角柱)の作り方です。
最初に四角形の面を作ります。

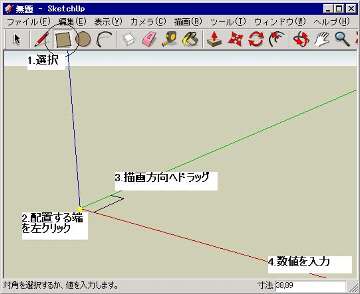

四角形ツールを選択し、１点目と対角の２点目をクリックすると四角形が描画できます。
２点目をクリックする前に数値入力をすることで、正確なサイズを入力できます。
数値入力は、描画方向にドラックした後、マウスはその位置のままで、キーボードからカンマで区切って２辺の長さを入力します。
入力すると、右下のボックスに数値が入るので、エンターキーを押すと確定されます。
描画する面は、１点目をクリックした後にマウスを移動した方向で決まります。
思った方向になかなか面ができない場合は、視点をなるべく作成したい面と平行にするとよいです。
すでに他の物体があれば、軸(赤x,緑y,青zの線)に平行ではない四角形も作成できますが、基本的には軸に沿った四角形を描画します。
１つ目の数値が、マウスの移動量が大きい方の辺の長さになり、２つ目の数値が、マウスの移動量の小さい方の辺の長さになります。
図の例では２×４材の38,89と入力しています。
次に四角形を四角柱にします。

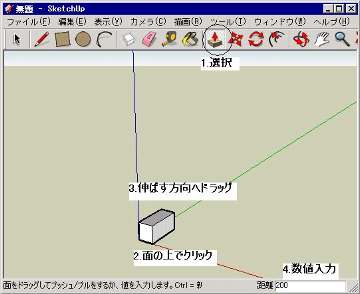

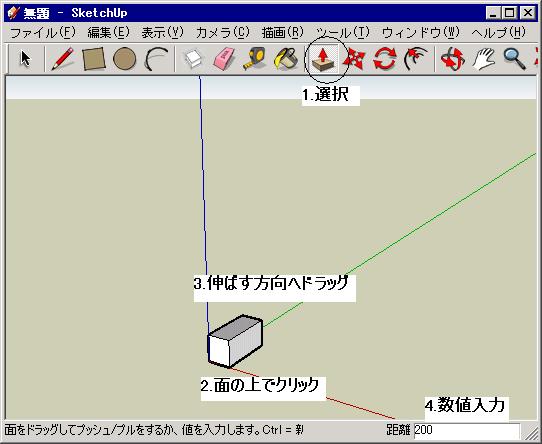

プッシュプルツールを選択し、作成した面の上にマウスを動かすと面にぶつぶつが出来るので、そこでクリックします。
次に伸ばしたい方向にマウスを動かしてから、マウスはその位置で、キーボードから高さを入力します。
入力すると、右下のボックスに数値が入るので、エンターキーを押すと確定されます。
スケッチアップで数値入力する際は、右下のボックスに数値入力できるようになります。
ここで、数値入力ボックスをマウスでクリックする必要はありません。
数値入力ができる状態になったら、マウスはその位置のままでキーボードから数値入力してください。
マウスを数値入力ボックスの方に動かしてしまうと、移動方向などが変わってしまいます。
四角柱ができたら、四角柱の木材をグループ化します。

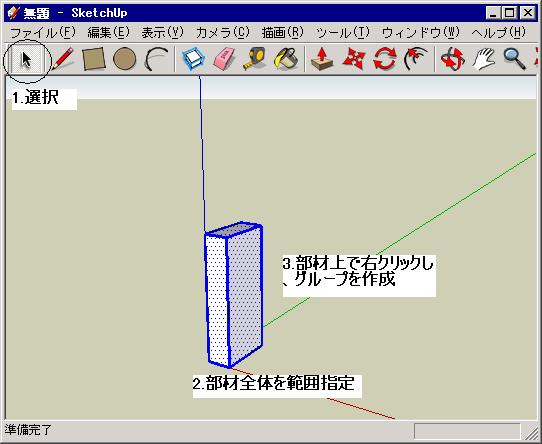

[選択]ツールで作成した四角柱全体を選択します。
選択後、右クリックで出現するメニューから[グループを作成]を選択します。
四角柱全体を選択するには、選択ツールを右方向にドラッグし、四角柱の全体がドラッグの範囲の中に入るようにします。
選択ツールを左方向にドラッグすると、一部でもかかる面と線が選択されます。
左方向にドラッグする際は、全ての四角柱の材料(面と線)が選択されているか確認しましょう。
足りなければ、CTRLキーを押しながらクリックして追加できます。
グループ化して、初めて１つの木材になります。
グループ化せずに他の面などをくっつけると、プッシュプルや移動などの時にくっついて動いてしまいます。
忘れずに部材ごとにグループ化しておきましょう。
私の作成したプラグインを利用して部材の一覧表示するときは、グループもしくはコンポーネントになっている材ごとになります。
グループ化する際に軸方向に木材が作成されている(斜めになっていない)と、サイズの確認がしやすいです。
木材を斜めにする際は、グループにしたあとに行うとよいです。
作成したグループに名前をつけておきましょう。

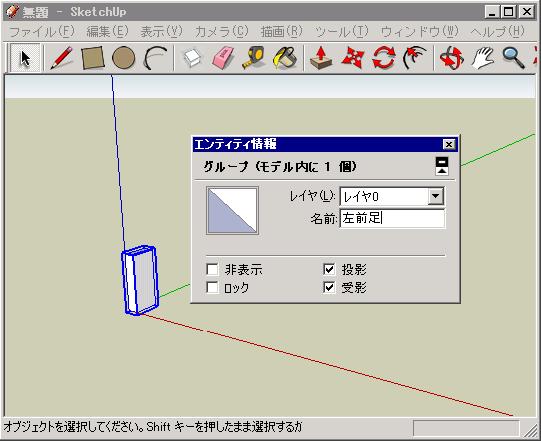

グループの上で右クリックすると出現するメニューで、[エンティティ情報]を選ぶと[名前]が入力できます。
後でプラグインでグループのレポートを出した時とかに分かりやすいので、名前を入力しておくとよいです。
名前を入力しておくと、[テキスト]ツールでのデフォルトのテキストが名前になります。
