Ｂ部　ヨーク形状の比較　□形＞コ形　⇒取付

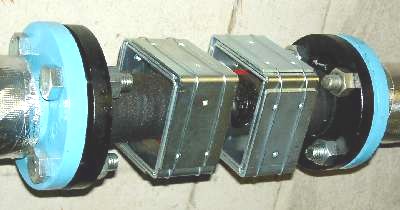

１）取付 結果の写真
１．９０度　角度を変えて、２セット取付

２．ポンプ出口　防振ゴムジョイント部

化工品情報⇒防振⇒ゴム伸縮継手⇒ＭＫ

３．配管サイズは　40A 、外径は　58mm

４．ゴム管内に補強の鋼線が入っていた

　　　　取付時に気が付いたが遅すぎ
２）□形ヨーク　と　磁束密度分布の測定
１．使用磁石　角形　46X25.4X12.7

　　　二六製作所　NK015

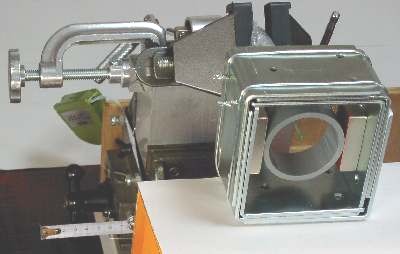

２．使用ヨーク材　Ｌ形金具　3tX60X90

３．Ｌ形金具 6個を針金で固定

　　　外形58mm 塩ビ管を基準に使用

　　　2個よりも磁束密度が10mT程高い

４．２次元移動スライダーを使用し

　　　1mmピッチで磁束密度を計測

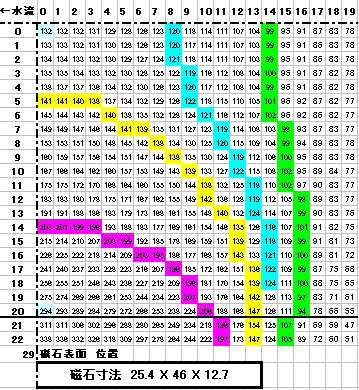

３）□形ヨーク　の　磁束密度分布
 １．管−磁石の中心での磁束密度　132mT

　　　　　1,320 ガウス

　　下記コ形より　40 ガウス大きく

　　取付時の固定方法も有利と判定

２．上・左が中心線（全体の1/4 を測定）

３．100,120,140,200 mT ゾーンを色付け

４．右下の緑ゾーン100mTが狭まっている

５．管内長 30mm の区間は 100mT 以上

６．40A(内半径20mm)では最大294mT

　　下記コ形より　140 ガウス大きい

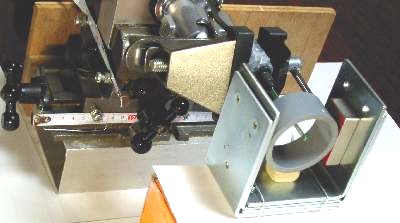

４）コ形ヨーク　と　磁束密度分布の測定
 １．使用磁石　角形　46X25.4X12.7

　　　二六製作所　NK015

２．使用ヨーク材　Ｌ形金具　3tX60X90

３．Ｌ形金具 4個を針金で固定

　　　外形58mm 塩ビ管を基準に使用

４．２次元移動スライダーを使用し

　　　1mmピッチで磁束密度を計測

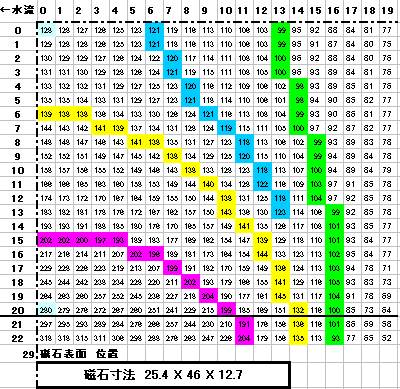

５）コ形ヨーク　の　磁束密度分布
 １．管−磁石の中心での磁束密度　128mT

　　　　　1,280 ガウス

２．上・左が中心線（全体の1/4 を測定）

３．100,120,140,200 mT ゾーンを色付け

４．右下の緑ゾーン100mTの狭りは少ない

５．管内長 30mm の区間は 100mT 以上

６．40A(内半径20mm)では最大280mT
