�A表皮をめくり隙間を覗く
　と左右10コの爪で固定さ
　れているのがわかります。

�B内張り外しやマイナス
　ドライバーで梃子の原理
　を利用し爪の維持を解除。

�C全ての爪を解除できた　ら裏ブタと分離。

�@解除レバー付近の2コ
　のネジを外します。

�D解除レバーを外しヒン　ジの装着状態を確認。

�E浮いた状態の裏ブタを少し
　前方へズラすとヒンジを固
　定するネジ2コが外せます。

�Fヒンジのネジを外すと
　完全に分離できます。

�Gリッドジャケットを
　用意します。

�H前後を確認し表カバー
　を表皮ごと被せます。

�I爪やメス柱にリッドジャケッ　トの穴を引っ掛けていきます。

�J全てひっかけたらこの状態になります。

�K裏ブタにヒンジを通しヒンジ　のネジを指で仮締めします。

�L裏ブタをズラしながらドラ
　イバーできつく締め込みます。

�M解除レバーを元の位置に
　戻します。

�Nまずヒンジ側の左右の爪
　を押し込み引っ掛けます。

�O次に真ん中、そしてレバー付近を
　押し込み体重をかけ全ての爪を固定。

�P最後に解除レバー付近
　のネジを締め込み完成。

<装着方法>

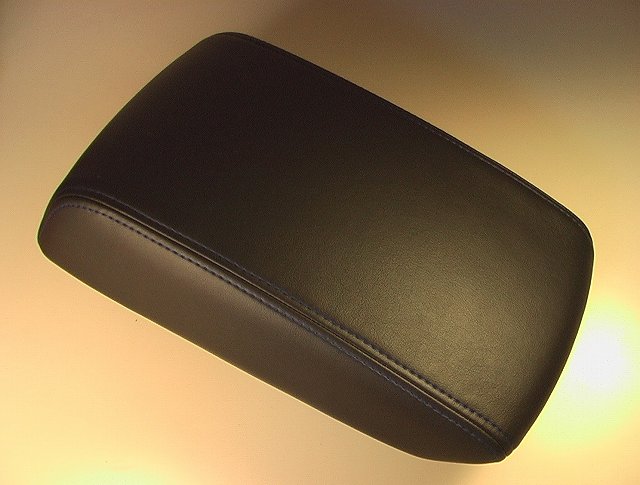

<装着例>

センターコンソールを外すと裏側からこのフタのヒンジを固定しているネジがありますのでヒンジ一体で外した状態で作業することをお勧めします。内部の爪は慎重に解除しないと折れてしまいますので注意。
